易达帮载波抄表方案

易达帮电力载波集中抄表方案应用介绍：

电力线载波，是电力系统特有的通信方式，电力线载波通讯是指利用现有电力线，通过载波方式将模拟或数字信号进行高速传输的技术。最大特点是不需要重新架设网络，只要有电线，就能进行数据传递。适用于工业控制，智能家居，智能停车场系统，安防控制，集中抄表等数据转换领域。

易达帮电力载波集中抄表系统分为主站层、通信通道层、采集设备层三个层次，主站层又分为前置采集平台、数据库管理两大部分，从而实实现用电信息集中采集数据处理等功能：

低压载波集中抄表结构图如下：

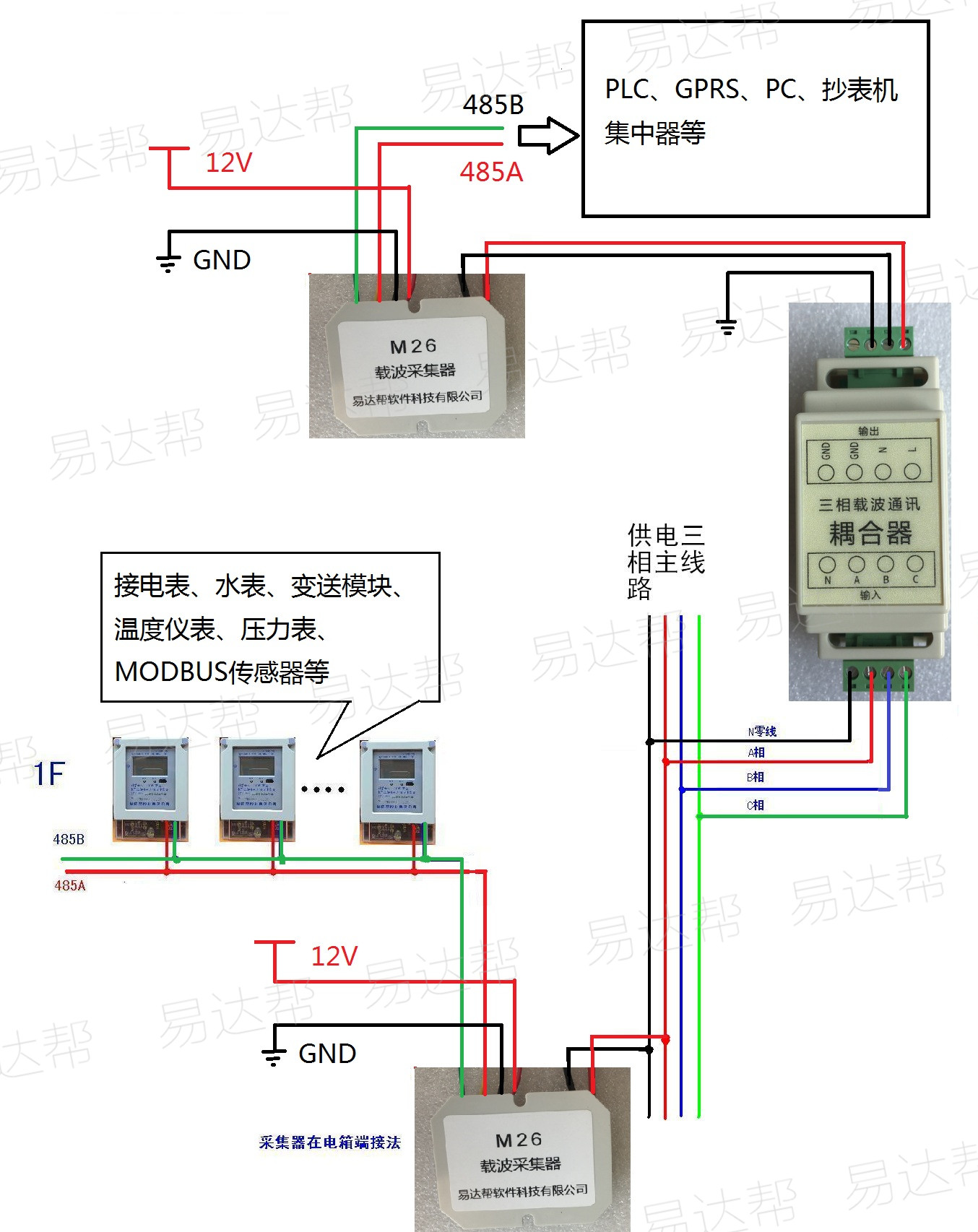

  　电力线载波通信系统的工作原理如图所示，图中给出了通信主站向从站间利用电力线进行数据传输的基本结构和工作原理。主站要发送的数据通过数据通信接口发送到发送端的信号处理模块，发送端的微处理器接收需要发送的数据，并对发送的数据进行处理，经过不同编码方式进行编码、将发送数据进行调制后，通信信号通过电力线耦合电路发送到电力线上。接收端通过电力线耦合接口电路接收下来发送端发送的调制信号，通过解调得到发送的数据信息，送到接收端的微处理器进行分析处理，再通过通信接口送到从站通信设备中。从站也可以采用类似的过程向主站发送数据信息。

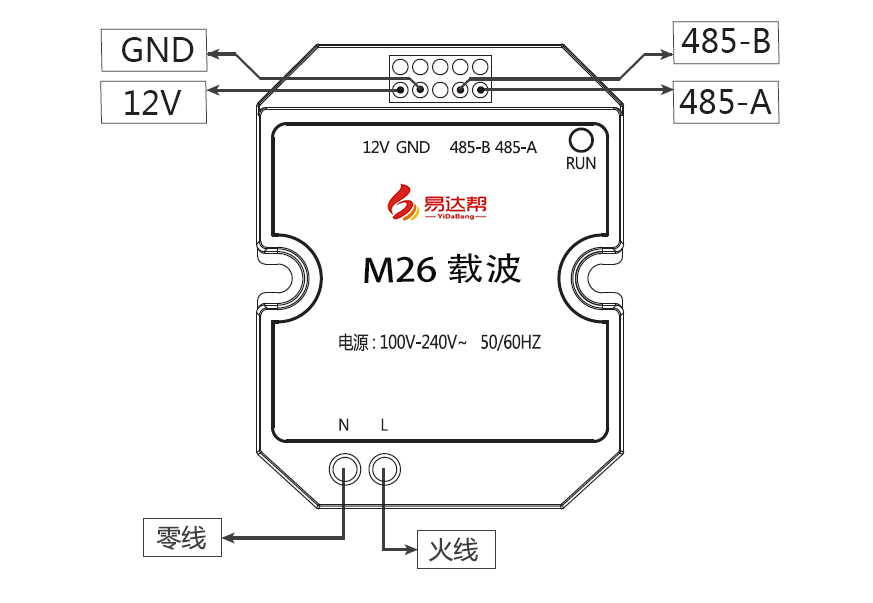

易达帮M26载波通讯模块，既可以满足研发、生产、现场调试等要求，也可以直接与RS485系统连接。

 技术参数

工作电压：100-240V～

工作频率：50/60Hz

输出电流：小于50mA

待机功耗：小于0.6W

工作温度：-30℃～70℃

工作湿度：10%～85%RH

安装方式：86底盒嵌入式安装、悬挂式安装

通信参数：9600 8 N1（默认）

外形尺寸：W62.1xH49.5xH17.4mm

   易达帮电力载波集中抄表方案适用于多种应用场景，解决不同变压器下的集中抄表难题，如街道商铺，物业小区，公寓，学校，工业园区等。
